MS

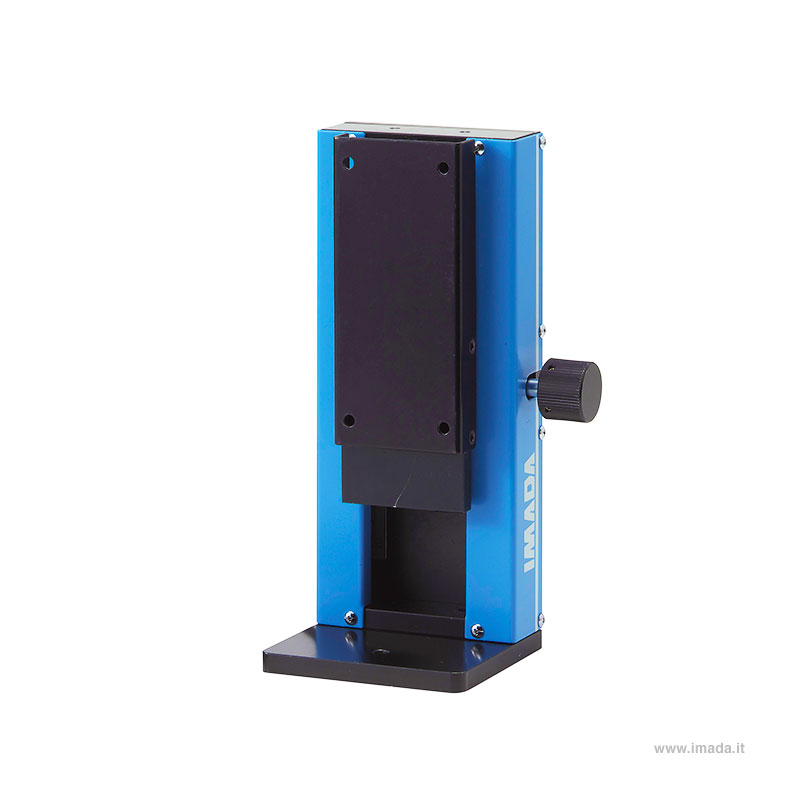

Traslatore compatto ad azionamento manuale

Gli stativi della serie MS della Imada sono traslatori compatti ed ultra leggeri ad azionamento manuale che consentono di applicare piccole Forze riducendo le perturbazioni introdotte dall’impiego manuale di un dinamometro. Sono progettati per eseguire un ampio numero di prove, sia in trazione sia in compressione, cercando di venire incontro all’esigenza dell’operatore di avere uno strumento facilmente trasportabile e capace di poter testare piccoli provini meccanici ed elettrici (Switch feeling test). Gli stativi della serie MS sono disponibili in diverse configurazioni. Richiedendo la versione FSA-MSL in abbinamento ai dinamometri della serie ZTA e al Software Force Recorder Professional, è possibile misurare la Forza-Spostamento.

Caratteristiche

Compatto e leggero

Facilmente trasportabile

Comando a pomello

Con capacità max. fino a 50 N

Misura anche la Forza-Spostamento

Consente anche misurazioni angolate

Per prove di trazione e compressione

Non richiede manutenzione

Scheda tecnica

FSA • Forza/Spostamento

Versatile Lo stativo può essere utilizzato in verticale, in orizzontale o inclinato. La piastra di base reversibile consente inoltre di utilizzare il tester su superfici irregolari o ostruite.

Forza e Spostamento Nella versione FSA lo stativo, equipaggiato con encoder digitale e dinamometro ZTA, può catturare i dati della forza e dello spostamento.

Movimento preciso della corsaLa manopola di controllo manuale muove il dinamometro 18 millimetri per giro per un controllo preciso dello spostamento durante il test.

StabileIl dinamometro rimane al suo posto quando viene rilasciato il volantino.

Descrizione

Design Open or Close

Gli stativi della serie MS della Imada sono traslatori compatti ed ultra leggeri che consentono di applicare piccoli carichi in tutte quelle prove dove viene richiesta precisione e delicatezza. Costruiti con la massima cura nei particolari, gli stativi della serie MS sono dotati di un basamento in acciaio brunito removibile e da una vite senza fine con supporti in acciaio inossidabile comandata da una manopola di precisione laterale che trascina una piastra ove è fissato il dinamometro.
FunzioniOpen or Close

Grazie al controllo di precisione dello spostamento, gli stativi della serie MS sono strumenti ideali per testare provini come le tastiere a membrana, i piccoli componenti biomedicali e la micromeccanica in generale. Possono essere utilizzati per eseguire prove sia in verticale, sia in posizione orizzontale sia inclinata.
Accessori opzionaliOpen or Close

Gli stativi della serie MS possono accomodare qualsiasi dinamometro digitale della gamma Imada e sono versaltili per eseguire diverse tipologie di applicazioni. Corredando infatti il tester con la maniglia modello MS-01 si possono testare i meccanismi meccanici ed elettrici non removibili dislocati nel nostro ambiente quotidiano. Richiedendo la versione con gli adattatori con i fori per le viti modello MS-02 è possibile agganciare per esempio lo stativo ad un comune treppiedi ed utilizzare questa soluzione per eventuali applicazioni in cui è richiesta una determinata inclinazione.

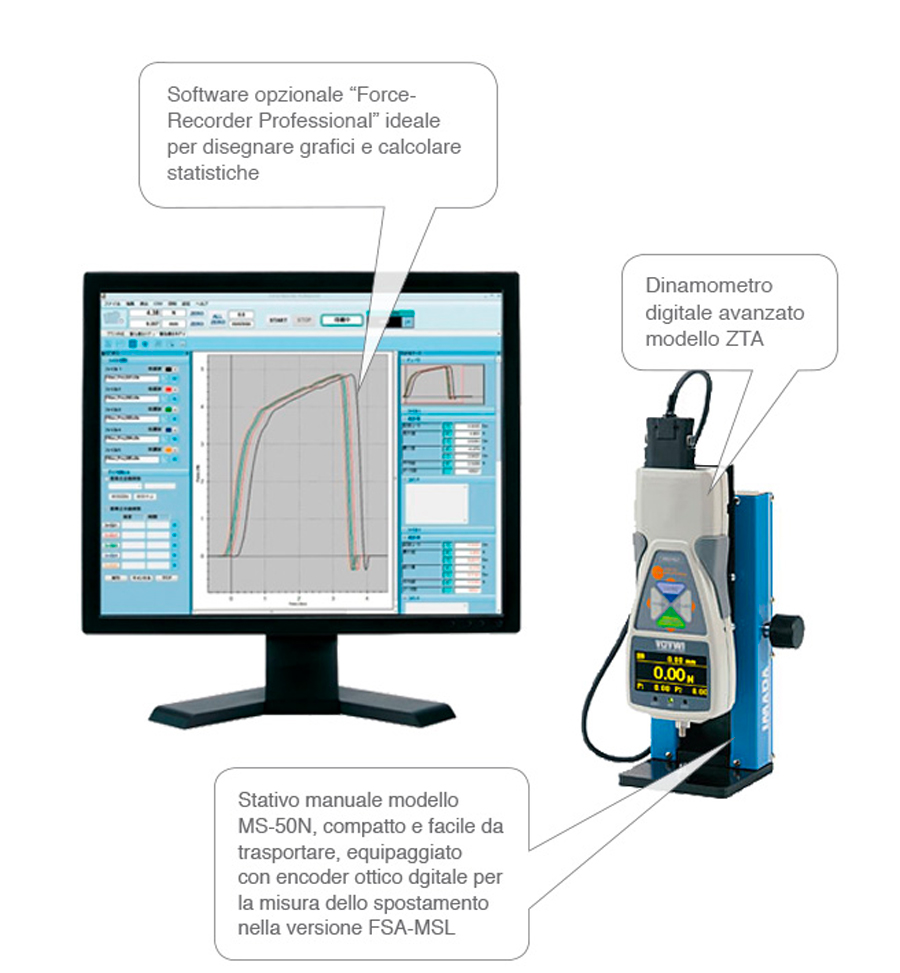

FSA

Sistema per la misura della Forza/Spostamento

Scegliendo la versione dello stativo equipaggiata con encoder digitale e corredando il tester con i nuovi dinamometri della Serie ZTA ed il Software Force-Recorder Professional, è possibile creare un Banco di prova per la misura della Forza e dello Spostamento. Questo sistema viene indicato dalla sigla FSA-MSL-(2N-50N). Con questo sistema è possibile misurare e ottenere i grafici della Forza-Spostamento e della Forza-Tempo sul proprio PC.

Vedi Sistema FSA

Modelli disponibili

Modello	Caratteristiche	Descrizione
MSF-50N	Stativo semplice per la misura della Forza	Da corredare con Dinamometri digitali con capacità da 2N a 50N
MSL-50N	Stativo semplice per la misura della Forza	Da corredare con celle di carico DPU con capacità da 2N a 50N e analizzatore della Forza modello FAPlus o eZT
FSA-MSL	Con Encoder interno per la misura della Forza-Spostamento	Da corredare con Dinamometri digitali serie ZTA con capacità da 2N a 50N e Software Force Recorder Professional

Caratteristiche tecniche

	MSF-50N	MSL-50N	FSA-MSF-50N
Carico massimo	50 N	50 N	50 N
Direzioni della Forza	Trazione e Compressione	Trazione e Compressione	Trazione e Compressione
Azionamento	Con comando a manopola	Con comando a manopola	Con comando a manopola
Corsa effettiva *	45 mm	45 mm	45 mm
Corsa (1 giro di manopola)	18 mm	18 mm	18 mm
Finecorsa	Meccanici e regolabili	Meccanici e regolabili	Meccanici e regolabili
Peso	Approx. 1.2 kg	Approx. 1.2 kg	Approx. 1.2 kg
Dinamometri compatibili	Digitali (DS2, ZTS, ZTA)	Celle di carico DPU	Digitali (ZTA)
