SH

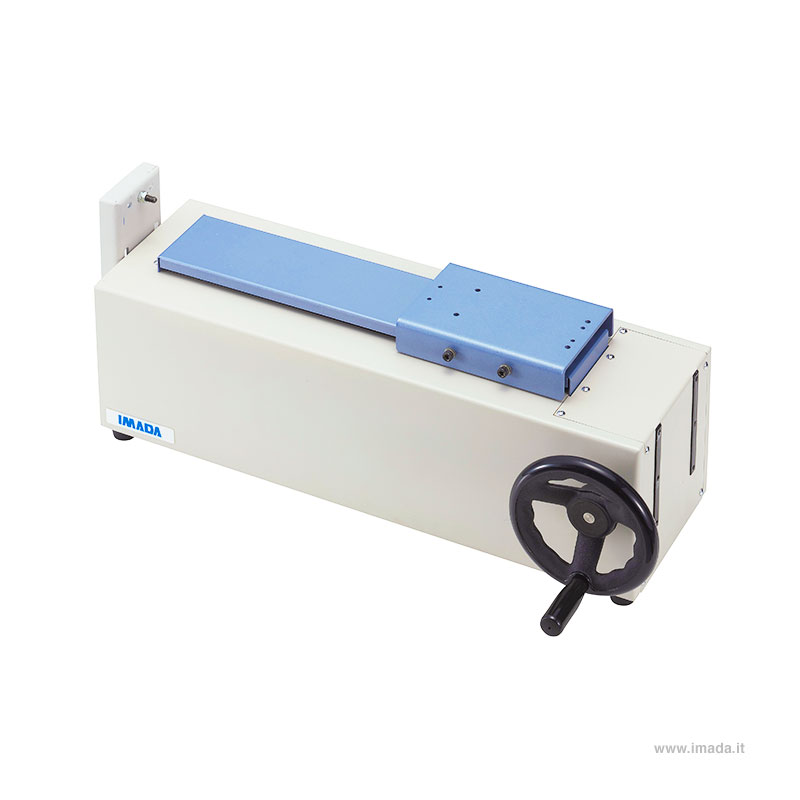

Stativo a corsa orizzontale con comando a volantino

Gli stativi con comando a volantino della serie SH della Imada sono robusti stativi a corsa orizzontale costruiti per eseguire prove meccaniche in trazione o compressione, con capacità massima di carico fino a 300 kgf. Sono progettati per dare maggiore ripetibilità nelle prove in quanto eliminano le perturbazioni introdotte da un’applicazione manuale della Forza. Due modelli a catalogo.

Caratteristiche

  • Robusti, precisi e semplici da usare
  • Scorrimento orizzontale delicato
  • Comando a volantino
  • Per prove di trazione e compressione
  • Con capacità max. fino a 300 kgf
  • Finecorsa meccanici regolabili
  • Versione a corsa estesa (opzionale)
  • Contatore digitale (opzionale)
  • Riga digitale per lo spostamento (opzionale)
  • Accomoda qualsiasi dinamometro Imada

SH   •   Corsa orizzontale

Maggiore ripetibilità L'azionamento a volantino elimina le perturbazioni introdotte da un’applicazione manuale della Forza.

Robusto e affidabile Lo stativo è costruito secondo gli standard qualitativi giapponesi con materiali di prima qualità e la massima cura nei particolari.

VersatileLo stativo può essere ordinato a corsa lunga o nella versione per alti carichi.

Misure StabiliIl dinamometro rimane al suo posto quando viene rilasciato il volantino.

Descrizione

  • Design Open or Close

    Gli stativi a comando manuale della serie SH della Imada servono per realizzare semplici banchi per le prove meccaniche a scorrimento orizzontale. Sono costruiti con la massima cura nei particolari, con materiali di prima scelta e sono particolarmente robusti ed affidabili. Gli stativi della serie SH sono costituiti da un robusto basamento e da un montante verticale a colonna. Il montante contiene una vite senza fine che poggia su cuscinetti a ricircolazione di sfere e due aste di guida. La rotazione della vite, comandata dal volantino laterale, trascina con movimento lineare una traversa mobile ove è fissato il dinamometro. Il banco ed il dinamometro sono dotati di ancoraggi filettati per una rapida installazione o sostituzione degli accessori.

  • FunzioniOpen or Close

    Lo stativo è dotato di comando a volantino per offrire un movimento preciso, ideale per le applicazioni che richiedono una velocità relativamente consistente ed il massimo controllo del dinamometro. Lo strumento di misura rimane in posizione quando il volantino viene rilasciato e questo consente all’utente di cambiare con facilità i campioni tra le prove. Il comando a manovella fornisce risultati dei test ripetibili da campione a campione.

  • Accessori opzionaliOpen or Close

    Gli stativi della serie SH possono accomodare qualsiasi dinamometro meccanico o digitale della gamma Imada e possono essere equipaggiati con una riga ottica digitale centesimale Mitutoyo per la misura dello spostamento. E’ disponibile anche la versione opzionale a corsa estesa (L) per il modello da 5ooN con corsa lorda maggiorata pari a 550mm..

Modelli disponibili

Modello Caratteristiche Descrizione
SH-1000N Standard Corsa lorda di 300 mm
SH-1000N-L A corsa estesa Max. 1000 mm
SH-1000N-S Con Riga digitale Visualizza lo spostamento. Risoluzione: 0.01 mm
SH-3000N Standard Corsa lorda di 370 mm
SH-3000N-L A corsa estesa Max. 700 mm
SH-3000N-S + Riga Visualizza lo spostamento. Risoluzione: 0.01 mm

Caratteristiche tecniche

SH-1000N SH-3000N
Carico massimo 1000 N 3000 N
Direzioni della Forza Trazione e Compressione Trazione e Compressione
Azionamento Con comando a volantino Con comando a leva
Corsa effettiva * 250 mm 320 mm
Corsa (1 giro di volantino) 1.2 mm 0.6 mm
Finecorsa Meccanici e regolabili Meccanici e regolabili
Peso Approx. 15 kg Approx. 22 kg
Dinamometri compatibili Digitali / Meccanici (Standard) Digitali / Meccanici (Standard e Alta capacità)

* La corsa, in altre parole, è la massima distanza misurata a partire dal codolo di un dinamometro della serie Z al piano dello stativo

** Le specifiche tecniche sono soggette a modifiche senza preavviso!
