KV

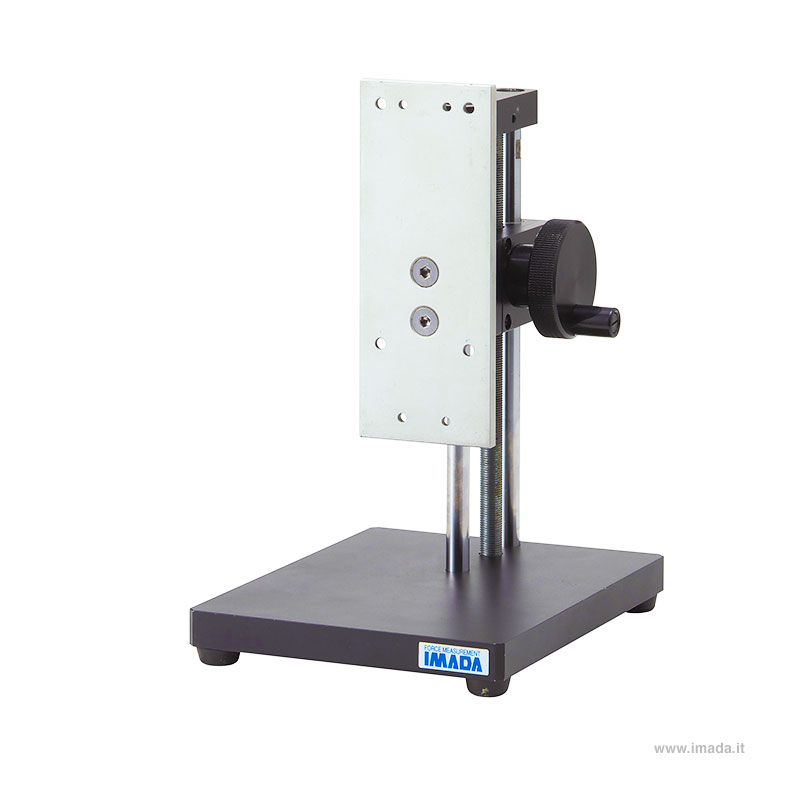

Traslatore compatto ad azionamento manuale

Gli stativi della serie KV della Imada sono traslatori compatti ed ultra leggeri ad azionamento manuale che consentono di applicare piccole Forze riducendo le perturbazioni introdotte dall’impiego manuale di un dinamometro. Sono progettati per eseguire un ampio numero di prove, sia in trazione sia in compressione, cercando di venire incontro all’esigenza dell’operatore di avere uno strumento facilmente trasportabile e capace di poter testare tastiere a membrana, piccoli componenti biomedicali o elettronici e parti di micromeccanica in generale.

Caratteristiche

  • Compatto e leggero
  • Comando a pomello
  • Facilmente trasportabile
  • Con capacità max. fino a 50 N
  • Per prove di compressione
  • Piano di appoggio maggiorato
  • Misura lo spostamento (riga digitale)
  • Non richiede manutenzione

KV   •   Compatto e leggero

Per piccole forze Lo stativo è ideale per testare provini che richiedono bassi carichi.

Forza e Spostamento Equipaggiando lo stativo con una riga ottica digitale è possibile misurare lo spostamento.

Movimento preciso della corsaLa manopola di controllo manuale muove il dinamometro di 1 mm per giro.

StabileIl dinamometro rimane al suo posto quando viene rilasciato il pomello.

Descrizione

  • Design Open or Close

    Lo stativo per dinamometri modello KV-50N consente di applicare piccole Forze riducendo le perturbazioni introdotte dall’impiego manuale di un dinamometro. Semplice e comodo da usare, lo stativo è facilmente trasportabile grazie al peso ridotto; la piattaforma di base è piana e liscia in acciaio brunito mentre la vite senza fine ed i supporti sono in acciaio inossidabile.

  • FunzioniOpen or Close

    Un accessorio indispensabile per le prove sulle tastiere a membrana, per i piccoli componenti biomedicali, per l’elettronica e per la micromeccanica in generale.

  • Accessori opzionaliOpen or Close

    Nella versione opzionale KV-50N-S viene montata una riga ottica digitale centesimale per la misura dello spostamento. Lo stativo non richiede adattatori meccanici per il montaggio dei dinamometri IMADA.

Modelli disponibili

Modello Caratteristiche Descrizione
KV-50N Standard Corsa
KV-50N-S Riga digitale Risoluzione: 0.01 mm Zero / Origin
Customizzazioni: Piano di lavoro esteso
Corsa estesa
Acciaio
Motorizzato
Fino a 200 x 200 mm
Fino a + 100 mm (con riduzione della capacità)
Asse e corpo in acciaio inossidabile
Azionamento a motore elettrico (da valutare)

Caratteristiche tecniche

KV-50N
Carico massimo 50 N
Direzioni della Forza Compressione
Azionamento Con comando a manopola
Corsa effettiva * circa 70 mm
Corsa (1 giro di pomello) 1 mm
Finecorsa Meccanici e regolabili
Peso Approx. 2 kg
Dinamometri compatibili Digitali: DS2, ZTA, ZTS
Meccanici: FB, PS, PSM

* La corsa, in altre parole, è la massima distanza misurata a partire dal codolo di un dinamometro della serie Z al piano dello stativo

** Le specifiche tecniche sono soggette a modifiche senza preavviso!
