PROVA MOLLE

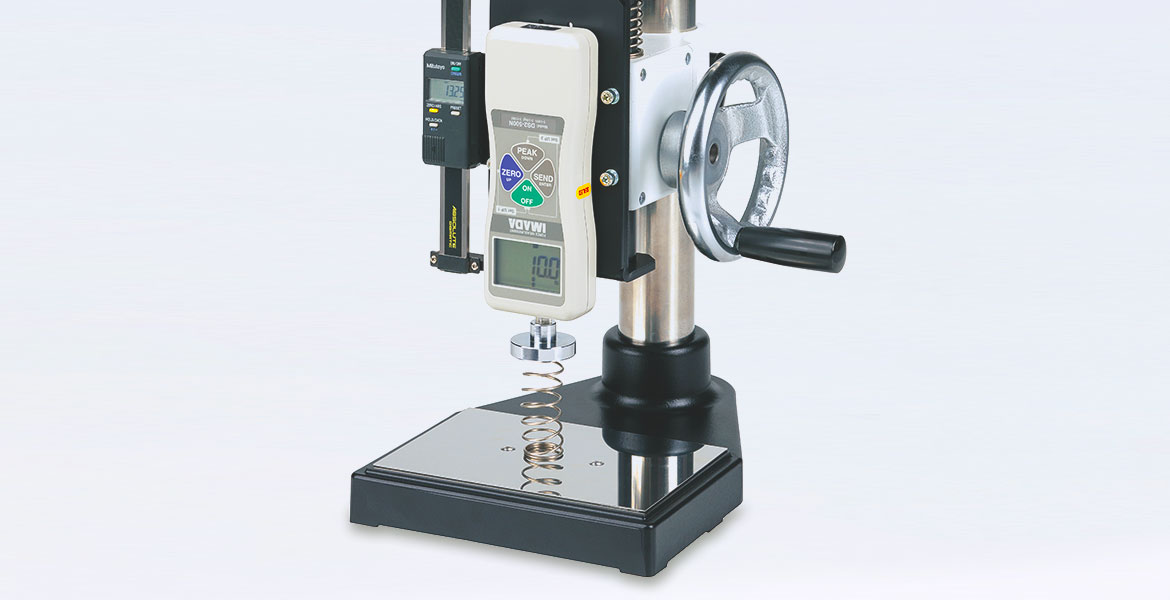

SVH - Banco di prova a volantino

Per testare e misurare la forza delle molle offriamo diversi “Spring Tester” che consentono di eseguire prove in trazione e compressione su molle per forze che vanno dai 10 Newton ai 1.000 Newton a costi molto vantaggiosi. Questo banco di prova a corsa verticale con azionamento a volantino è estremamente versatile ed offre un preciso controllo del movimento e un'accurata misura del carico. Semplice, robusto e affidabile, rappresenta la soluzione ideale per chi ha la necessità di effettuare test in ingresso sulle molle elicoidali e conoscere la forza ad una determinata quota, a prezzi contenuti.

Il sistema si compone di uno stativo manuale a volantino laterale della serie SVH con capacità di carico massima di 100 kg ed uno spazio verticale fino a 265mm (465mm nella versione a corsa estesa) con avanzamento di 3mm per ogni giro del volantino, di un dinamometro digitale della serie DS2 con varie portate a scelta per la misura della forza, di una riga ottica digitale centesimale Mitutoyo per la misura della quota e dei dispositivi di afferraggio per sollecitare le molle. Il sistema è dotato di un ampio spazio di lavoro per accomodare molle di varie dimensioni.

Configurazione del sistema

Caratteristiche tecniche

Spring Tester - SVH
Stativo SVH-1000N
Carico massimo 1000 N
Azionamento Con comando a volantino
Direzioni della Forza Trazione e Compressione
Corsa effettiva * 265 mm
Corsa 3 mm (1 giro di volantino)
Finecorsa Meccanici e regolabili
Peso Approx. 7,7 kg
Dinamometri Modello economico DS2 (portate a scelta)
Precisione +/- 0,2 % del F.S. +/- 1 digit
Sovraccarico Resistenza al sovraccarico:
Per i modelli fino a 5N – 150% del F.S. senza danneggiamento
Per i modelli da 20N - 200% del F.S. senza danneggiamento
Nota: il display lampeggia oltre il 110% del F.S.
Campionamento Velocità di campionamento pari 1kHz (1000 letture al secondo!)
Valore di picco Registrabile in trazione o in compressione oppure in trazione e compressione
Risoluzione Riga digitale 0.01 mm – Precisione: 0.1% del valore letto oppure 0.1mm
Display Riga digitale Con cambio unità di misura, tara ed accensione/spegnimento
Accessori Piastra per montaggio dei morsetti mod. GF-1 (con filettatura M6).

* La corsa, in altre parole, è la massima distanza misurata a partire dal codolo di un dinamometro della serie Z al piano dello stativo

Le specifiche tecniche sono soggette a modifiche senza preavviso!

Per maggiori informazioni visitare le pagine degli strumenti.

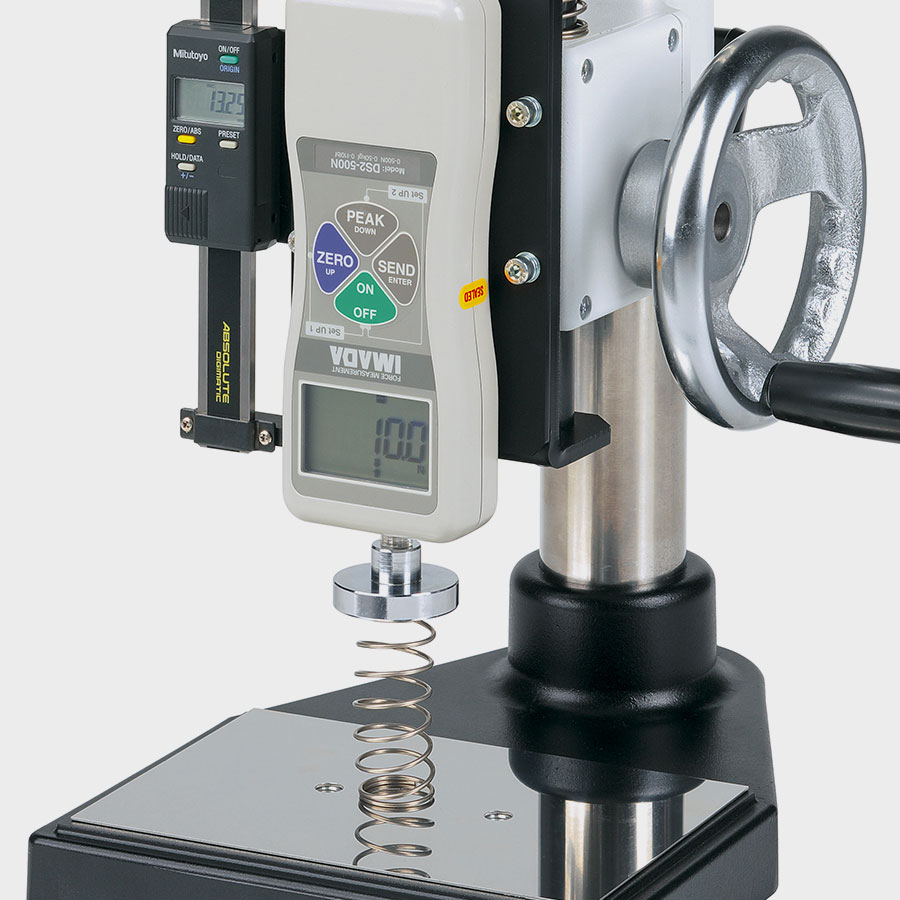

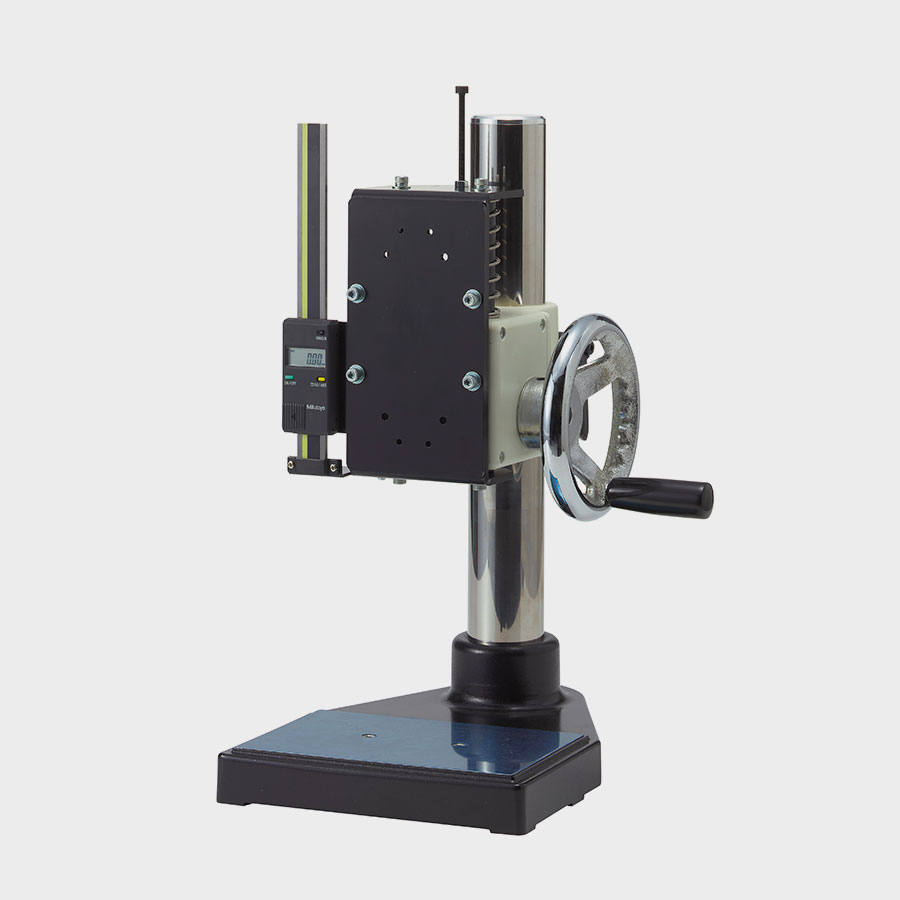

Photogallery
