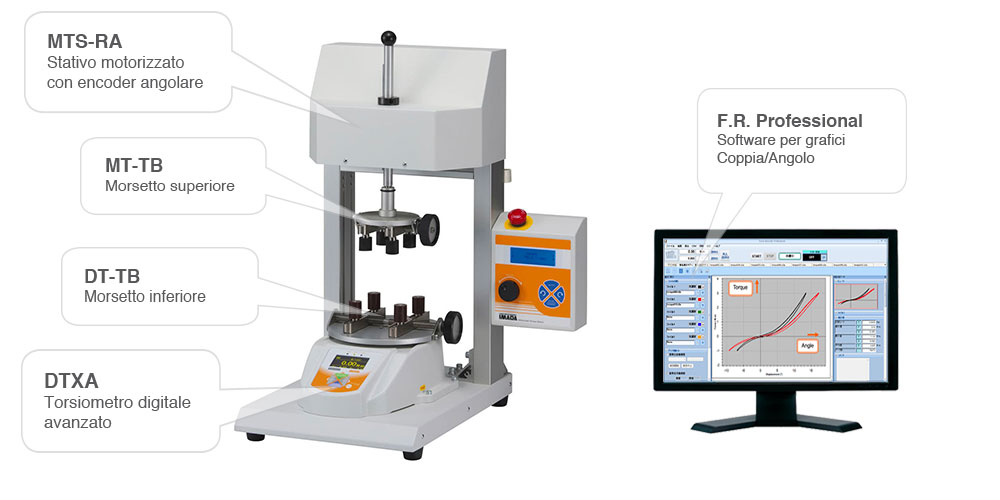

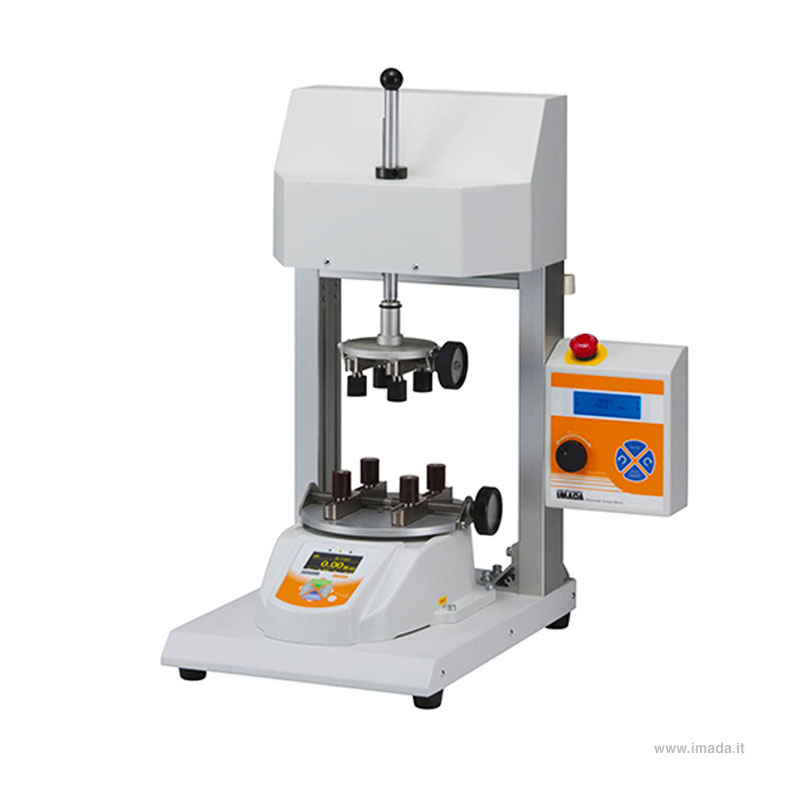

L'unità TAA-MTS è un sistema per la misura della coppia/angolo composto da uno stativo motorizzato con movimento rotatorio a velocità regolabile mod. MTS-RA equipaggiato con encoder angolare interno, di un torsiometro digitale avanzato modello DTXA provvisto di un secondo canale dedicato alla misura in contemporanea dello spostamento, di due dispositivi di afferraggio standard, di un cavo mod. CB-728 e del software Force Recorder Professional. L'elevata frequenza di campionamento di 2000 Hz cattura valori precisi e disegna dettagliati grafici della coppia/angolo. Grazie al controllo motorizzato della velocità è possibile garantire l’uniformità dei risultati pur con operatori diversi e la possibilità di effettuare test di durabilità impossibili da realizzare a mano.

Caratteristiche Standard

Unità completa - standard

Questa unità (TAA-MTS-TB) viene venduta comprensiva dei 4 elementi standard necessari per effettuare le misurazioni della coppia-angolo. E' possibile tuttavia configurare il sistema con dispositivi di afferraggio differenti rispetto a quelli inclusi nella fornitura standard in modo da creare un'unità che rispecchi le proprie necessità di prova. Il sistema può essere fornito anche senza tavolo e nessun mandrino superiore (TAA-MTS-Z). Per maggiori informazioni sulle caratteristiche tecniche di ciascun componente si prega di far riferimento alla pagina del prodotto, cliccando i seguenti link: stativo MTS-RA, torsiometro DTXA, dispositivi di afferraggio MT / DT.

Software

Il software Force Recorder Professional consente di inserire e memorizzare i programmi per l’esecuzione dei vari test e le funzioni di calcolo abbinate per visualizzare immediatamente i risultati richiesti. I programmi possono essere salvati nella libreria a disposizione dell’operatore per prove successive o ripetitive. Il sistema consente di eseguire test singoli o ciclici su materiali di vario genere, con la possibilità di presettare i parametri dei “set point” (torsione, angolo, tempo), rilevare il punto di rottura, impostare campi di tolleranza, gestire lotti di misure. Il grafico ottenuto permette di visualizzare ed elaborare l’esito sia di un singolo test che di test multipli, evidenziati da curve colorate sovrapposte per un immediato confronto visivo dell’andamento delle diverse prove. Dopo aver effettuato un test è possibile stampare un report che, oltre alla rappresentazione grafica della prova, contiene anche i riferimenti del test (data, operatore, lotto, note varie) e il dettaglio dei risultati ottenuti mediante le funzioni di calcolo preimpostate oppure scaricare direttamente i risultati in un foglio di Excel. L’elevata velocità di acquisizione dei dati (2000 Hz) consente di avere una curva estremamente dettagliata che può essere ulteriormente ispezionata con la funzione di zoom.

Sistemi disponibili

* 1 : □□ Si prega di scegliere la capacità adeguata (2N-m/5N-m/10N-m).

* 2 : E' possibile customizzare il sistema per provini con altezza superiore ai 340mm.

* 3 : L'opzione a corsa estesa è disponibile anche per il modello tipo "Z".

Caratteristiche generali
